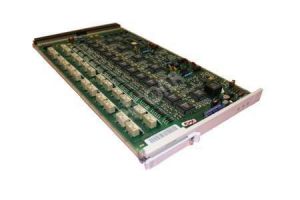

Плата TN744 классификатора вызовов и детектора тонального сигнала имеет восемь
портов обнаружения тонального сигнала на шине TDM (мультиплексора с временным
разделением). Печатная плата TN744 не поддерживает генерирование или синхронизацию
тонального сигнала прохождения вызова. Детекторы тонального сигнала используются
в “подсказке” векторов, управлении исходящими вызовами (OCM) и “подсказке”
вызывающему абоненту со стороны системы при применении в Соединенных Штатах
и Канаде. Также детектор тонального сигнала используется для реализации
возможностей классификатора вызовов для различных стран. Печатная плата TN744
обнаруживает специальные тональные сигналы прерывания, которые используются при
обнаружении сетевых тональных сигналов прерывания в OCM. Печатная плата TN744
также определяет тональные сигналы, когда внешняя АТС отвечает на вызов.
Печатная плата TN744 обеспечивает генерирование и обнаружение тонального
сигнала для R2 – многочастотной квитируемой сигнализации (R2-MFC) при
автоматическом установлении исходящего соединения (DID). Сигнализация
автоматического установления исходящего соединения используется для установок
за пределами Соединенных Штатов. Печатная плата TN744 поддерживает
компандирование по закону с А-характеристикой и по закону с мю-характеристикой.
TN744 позволяет также усиление или ослабление сигналов импульсно-кодовой
модуляции (PCM), принимаемых от шины. Печатная плата TN744 обнаруживает
тональные сигналы автоответа модемов на частоте 2025 Гц, 2100 Гц или 2225 Гц и
обеспечивает обнаружение тонального сигнала готовности нормальной и широкой
полосы частот.
Печатная плата TN744 поддерживает обработку цифровых сигналов импульсно-кодовой
модуляции (PCM) на каждом порте для обнаружения, распознавания и классификации
тональных и других сигналов. Генерация тональных сигналов поддерживается также для
таких случаев применения, как R2-многочастотная квитируемая сигнализация (R2-MFC),
многочастотная сигнализация в Испании и многочастотная сигнализация в России.
Сигналы импульсно-кодовой модуляции (PCM), принимаемые от шины TDM, могут быть
усилены или ослаблены, а также использованы для конференц-связи. Дополнительная
поддержка включает использование детекторов двухтональной многочастотной
сигнализации (DTMF) для сбора цифр адреса во время набора номера, а также
компандирование по закону с А-характеристикой и по закону с мю-характеристикой.
При нормальной работе порт на печатной плате TN744 может служить в качестве
входящего регистра для многочастотной прямой/обратной регистровой сигнализации
(MFR) в России. Для системы CAMA/E911 (централизованного автоматического учета
сообщений) следует применять TN744 с печатной платой TN429C аналоговой
соединительной линии внешней АТС.
