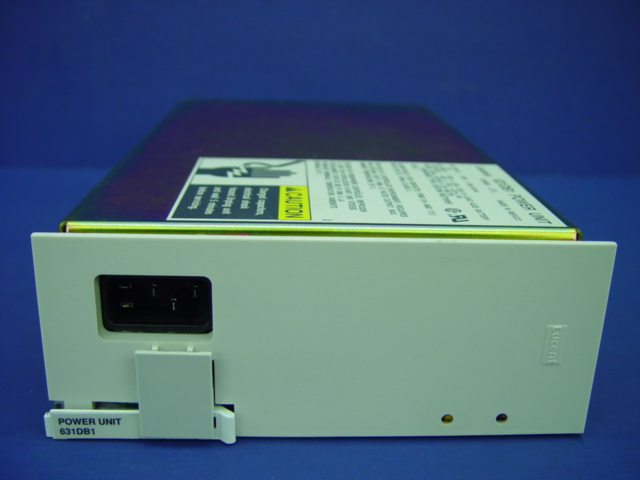

631DB1 – блок питания переменного тока

Блок питания 631DB1 получает 120 В перем. тока, 60 Гц. Блок создает следующие

напряжения пост. тока для объединительных плат полочных платодержателей

MCC1 Media Gateway:

● –48 В при 8 A

● –5 В при 6 A

Выход –48 В пост. тока регулирует питание для вентиляторов статива.

При отказе входного питания перем. тока блок может преобразовать напряжение 144 В

пост. тока от факультативных батарей блока распределения питания перем. тока в +5 В

пост. тока. Схема, имеющаяся в зарядном устройстве факультативных батарей,

обнаруживает большее эквивалентное входное напряжение перем. или пост. тока и

переключает его на правильное входное напряжение.
