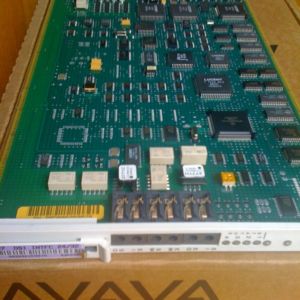

Печатная плата TN2207 поддерживает связность цифровых средств уровня 1 цифровых
сигналов (DS1) со скоростью Т1 (24 канала) и со скоростью E1 (32 канала). Печатные
платы TN2207 (со всеми буквами выпусков) поддерживают типы портов внешней АТС,
межкоммутаторной соединительной линии (TIE), линий автоматического установления
входящего соединения (DID), и станций за пределами предприятия (OPS), которые
используют один из следующих протоколов:
● сигнализация битом, заменяющим младший информационный бит (Robbed-bit
signaling)
● фирменный протокол бит-ориентированной сигнализации (BOS) по 24-ому каналу
● сигнализация по 24-ому каналу DMI-BOS (цифровой мультиплексный интерфейс с
бит-ориентированной сигнализацией)
Печатные платы поддерживают также связность T1 или Е1 через ISDN-PRI (интерфейс
первичной скорости цифровой сети с комплексными услугами).
В режиме 24-канального DS1 для средства DS1 предусматривается интерфейс DS1.
Печатные платы TN2207 предоставляют администрируемое на уровне плат
компандирование по закону с А-характеристикой и по закону с мю-характеристикой,
генерирование CRC-4 (цикличной проверки резервирования) и контроль с
использованием CRC-4 (только для Е1), а также нагрузочную способность
синхрогенератора третьего уровня.
TN2207 предоставляет доступ через испытательное гнездо к линии интерфейса DS1 –
Т1 или E1 и поддерживает блок обслуживания канала с комплексными услугами
(CSU)120А.
Печатные платы (со всеми буквами выпусков) имеют выводы сигналов выхода линии
(LO) и входа линии (LI). Выводы line-out (выход линии) и line-in (вход линии) – это
неполяризованные симметричные пары.
TN2207 имеет дополнительные технические средства для поддержки прямого
кабельного соединения с печатной платой TN787 универсального (аудио/ видео/данные)
интерфейса (MMI).
