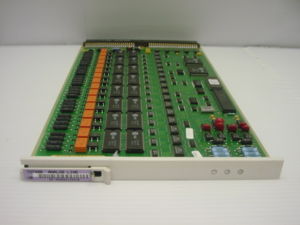

Печатная плата TN746B аналоговой линии имеет 16 портов. Каждый порт связан с
одним телефоном. Поддерживаемое вспомогательное оборудование включает:
● факсимильные аппараты,
● автоответчики,
● модемы и
● телефонные трубки с усилителями.
Печатная плата TN746B поддерживает проводку в здании на предприятии с
тонально-кнопочным или дисковым набором номера и либо со светодиодными и
неоновыми индикаторами ожидающего сообщения, либо без них. Печатная плата
TN746B поддерживает проводку вне предприятия либо с двухтональным
многочастотным (DTMF), либо с дисковым набором номера. Проводка вне предприятия
за пределами здания устанавливается только с одобренным защитным оборудованием.
Светодиодные и неоновые индикаторы ожидающего сообщения не поддерживаются вне
предприятия. Печатная плата TN746B обеспечивает -48 В пост. тока со снятой трубкой.
Вызывное напряжение составляет -90 В пост. тока.
TN746B, вместе с блоком питания неоновых ламп TN755B, устанавливаемым на каждом
платодержателе или в каждом однополочном стативе, поддерживает телефоны в
пределах предприятия. Такие телефоны оснащены неоновыми индикаторами
ожидающего сообщения. Печатная плата TN746B поддерживает три нагрузки вызывных
устройств. Только один телефон может иметь светодиодный или неоновый индикатор
ожидающего сообщения.
TN746B поддерживает компандирование по закону с А-характеристикой,
компандирование по закону с мю-характеристикой и администрируемые таймеры. Плата
TN746B поддерживает:
● предупреждающие световые индикаторы очереди, связанные с функциями прямого
входящего вызова к внутреннему абоненту (DDC) и равномерного распределения
вызовов (UCD)
● записанные сообщения, связанные с функцией обработки прерываний (Intercept
Treatment)
● систему пейджинга PagePac для функции громкоговорящей пейджинговой связи
(Loudspeaker Paging)
Предусмотрена дополнительная поддержка для внешних сигнальных устройств. Данные
устройства связаны с функцией ответа пользователя на все входящие вызовы оператора
в ночное время (TAAS), неоновыми индикаторами ожидающего сообщения и модемами.
На печатной плате TN746B предусмотрена вторичная защита от воздействий молнии.
Печатная плата TN746B поддерживает до восьми портов одновременного вызова.
Система может работать максимум с восемью портами одновременного вызова. Для
этого система использует четыре порта из набора портов с номерами от одного до восьми
и четыре порта из набора с номерами от 9 до 16.
Для комбинированного типа преобразования модемного пула требуется наличие
порта для каждого поддерживаемого комбинированного ресурса. Один порт должен
присутствовать на плате TN754, а другой порт – на аналоговых платах TN742, TN746B
или TN769.
В следующей таблице перечислены поддерживаемые TN746B телефоны и указаны
дальность и размеры проводки.
TN747B – соединительная линия внешней АТС
(8 портов)
Печатная плата TN747B соединительной линии внешней АТС имеет восемь портов с
посылкой по шлейфу сигнала готовности или с заземлением вызывного провода
соединительной линии для внешней АТС, службы международной телефонной связи
(FX) и телефонной службы с единой месячной оплатой неограниченного числа местных
вызовов (WATS). Каждый порт имеет выводы сигналов по проводам А и В. Порт может
подключаться к пейджинговой системе PagePac. TN747B поддерживает функцию
поиска несостоявшегося вызова в системах автоматического распределения вызовов
(ACD), если у внешней АТС имеется эта функция. Печатная плата TN747B версии 12 или
более поздней предоставляет также сигнализацию изменением полярности батареи.
Телефон Размер провода
(AWG)
Максимальная
дальность
Тип 2500 24 (0,2 мм2/0,5 мм) 6096 м
Серия 7100 24 (0,2 мм2/0,5 мм) 6096 м
7101A 24 (0,2 мм2/0,5 мм) 4633 м
7103A 24 (0,2 мм2/0,5 мм) 4633 м
Серия 8100 24 (0,2 мм2/0,5 мм) 3657 м
Серия 9100 24 (0,2 мм2/0,5 мм) 3657 м
