В стативе, питаемом перем. током, в слоте источника питания установлен отдельный
многовыходной источник питания перем. тока штекерного типа. Шнур электрического
питания, с трехштыревой вилкой на одном конце и специальным соединителем – на
другом конце, подключает источник питания к специально отведенному источнику
питания перем. тока.

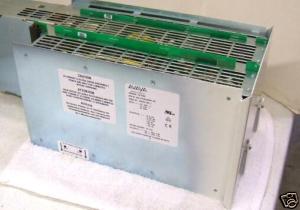

1217A – это универсальный блок питания для стативов SCC1. Возможности источника
питания пост. тока 1217A позволяют обрабатывать широкий диапазон входного
напряжения – от 90 В до 264 В перем. тока и 50 Гц или 60 Гц при автоматическом
регулировании диапазона. Многовыходной источник питания обеспечивает
управляемую подачу постоянного тока. Также, 1217A оснащен коммутируемым
вызывным устройством (20 или 25 Гц).
Источник питания 1217A, в зависимости от версии, использует один следующих выходов:
● 120 В перем. тока, 60 Гц, 15 – 20 А с тремя провода в шнуре питания: один провод
фазы, один провод нейтрали и один провод заземления
● 220 В или 240 Гц перем. тока, 50 Гц, 10 А с тремя провода в шнуре питания: один
провод фазы, один провод нейтрали и один провод заземления
Источник питания перем. тока создает следующие выходы пост. тока: +5 В пост. тока, -5
В пост. тока, -48 В пост. тока, +12 В пост. тока и зарядное напряжение батарей. Выходы
пост. тока распределяют питание на объединительной плате статива в слоты печатных
плат. К тому же, мощность выходного постоянного тока -48 В от 0 до 8,25 А.
Цепь поддержания питания в источнике питания позволяет системе нормально работать
во время нарушений подачи питания перем. тока. При отказе питания перем. тока
резервные батареи обеспечивают электропитанием память и печатные платы
процессора, а также вентиляторы, в течение 2 минут. В течение этого периода все
печатные платы портов дезактивируются. Источник питания включает зарядное
устройство батарей для зарядки батарей, поддерживающих питание
