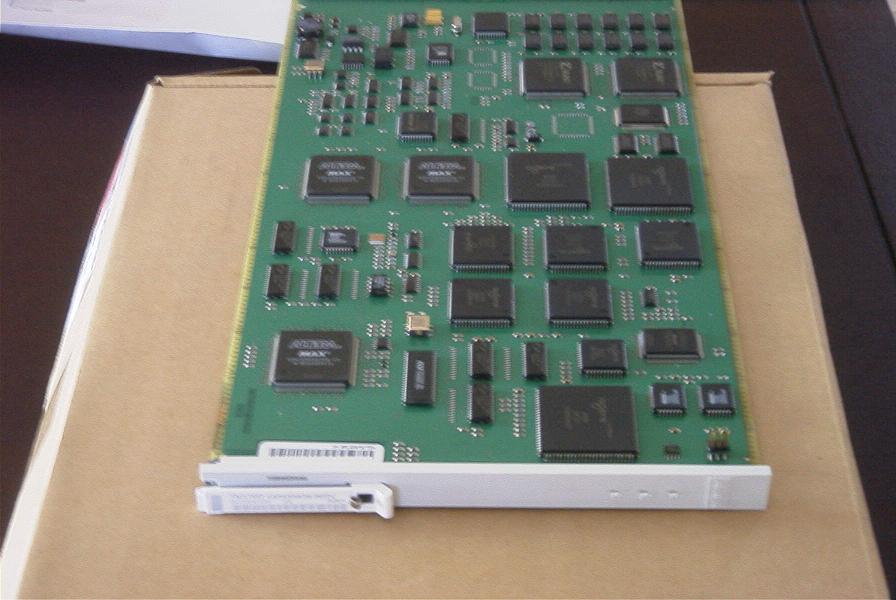

Интерфейс расширения (EI) TN570 служит интерфейсом между шиной мультиплексора с
временным разделением (TDM) и пакетной шиной с одной стороны и волоконно-
оптическими линиями связи, соединяющими стативы, с другой. Печатная плата TN570D
используется в сети портов (PN) для системы прямого соединения между двумя сетями
портов. TN570D также используется для связи между какой-либо сетью портов и
интерфейсом коммутационного узла (SNI) в платодержателе коммутационного узла в
системе, соединенной через узловой коммутатор (CSS).
Печатная плата TN570 обеспечивает применение управляющих каналов и взаимообмен
временных интервалов между сетью процессорных портов (PPN) и периферийными
сетями портов (EPN). Печатная плата TN750 используется в том случае, если интерфейс
ISDN-BRI, ASAI или они оба применяются в EPN.
Печатная плата TN570 осуществляет:
● передачу данных с коммутацией каналов,
● передачу данных с коммутацией пакетов,
● сетевое управление,
● управление синхронизацией и
● управление передачей цифровых сигналов уровня 1 (DS1).
Печатная плата TN570 осуществляет также связь с печатной платой техобслуживания
TN775B периферийной сети портов (EPN) для посылки данных о состоянии окружающей
среды и аварийной сигнализации EPN в процессорный элемент коммутатора (SPE).
Печатная плата TN2305 либо TN2306 заменяется на печатную плату TN570, когда
коммутатор АТМ (асинхронного режима передачи) заменяет узловой коммутатор (CSS).
Печатная плата TN570 используется в сети EPN, поддерживаемой устойчивыми к сбоям
удаленными процессорами (SRP).
