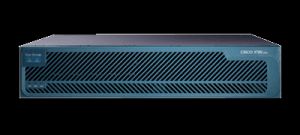

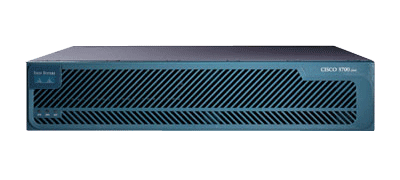

Маршрутизатор Cisco 3725

В стандартную комплектацию входит: шасси Cisco 3725, 128Mb Dram, 32Mb Compact Flash, 1 блок питания.

Серия маршрутизаторов Cisco 3700 предназначена для удаленных офисов, требующих высокого уровня интеграции сервисов. Cisco 3700 предлагает широкий набор сетевых и голосовых интерфейсов в одном компактном устройстве и позволяет значительно улучшить качество передачи голосового трафика и трафика данных. При использовании этой платформы пользователи, благодаря новым высокопроизводительным модулям расширения (HDSM) и сервисным модулям (AIM), получают устройство, интегрирующее высокопроизводительную маршрутизацию/ коммутацию с поддержкой WAN соединений.

Cisco 3700 предоставляет решение, способное поддерживать большое количество традиционных устройств телефонии совместно с устройствами IP-телефонии. Использование 16- или 36-портовых EtherSwitch модулей с поддержкой Inline Power, аналоговых и цифровых интерфейсов, а также голосовых возможностей Cisco IOS позволяет совместить отдельные сети PBX телефонии и передачи данных, объединив их в одну. Значительная экономия средств достигается за счет финансирования одного решения, а не двух параллельных, и, соответственно, за счет уменьшения затрат на развертывание, техническую поддержку и обучение персонала.

Особенности Cisco 3700

Универсальность и защита инвестиций



• Модульные маршрутизаторы серии Cisco 3700 используют интерфейсные карты, совместимые с сериями Cisco 1600, 1700, 2600, 3600, поддерживается возможность обновления сетевых модулей.
• Интегрированная поддержка LAN/WAN, большое количество слотов для установки NM и HDSM модулей, а также присутствие AIM и WIC слотов расширения позволяют гибко изменять аппаратную конфигурацию в зависимости от требований заказчика.
• Гибкость конфигурации стандартной и IP-телефонии, возможность постепенного перехода от традиционной к IP-телефонии обусловлена совместимостью более чем с 90% традиционного телефонного оборудования и системами TDM PBX, а также поддержкой голосовыми шлюзами большого количества аналоговых и цифровых соединений.
• Операционная система Cisco IOS, применяемая в маршрутизаторах серии 3700, по своим возможностям близка к установленной в сериях 2600 и 3600. Качество сервиса, управление полосой пропускания, механизмы сетевой безопасности совместно с постоянными обновлениями Cisco IOS гарантируют эффективное решение для построения компьютерных сетей.

Масштабируемость



• В маршрутизаторах серии Cisco 3700 увеличено количество AIM (2) и WIC (3) слотов. Специально встроенные слоты расширения для поддержки дополнительных аппаратных сервисов, WAN и backup соединений увеличивают производительность и реализуют более гибкие решения.
• Увеличено количество памяти, до 32 Мб Compact Flash и 128 Мб DRAM.
• Поддержка модулей High Density Service Modules (HDSM) позволяет развертывать высокопроизводительные сервисы и представляет более высокую плотность портов.

Отказоустойчивость



• Поддержка дополнительного источника питания - Redundant Power Supply (внешнего для Cisco 3725, встроенного в Cisco 3745) - уменьшает время нестабильной работы.
• Установка вызовов IP-телефонии на маршрутизаторе (Survivable Remote Site Telephony). При потере соединения с центральным офисом удаленные офисы могут использовать локальное установление соединений с помощью Cisco 3700.
• Режим горячей замены (только 3745), NM модули, RPS, вентилятор могут быть заменены при работающем маршрутизаторе. Заменяемые NM должны быть идентичными по функциональности.
• Поддержка аппаратных обновлений материнской платы, платы ввода/вывода, источника питания и вентилятора (только 3745) значительно увеличивает возможности технического обслуживания.

Простота управления



• Cisco Works2000 и Cisco View. Позволяют управлять всеми компонентами сетевого устройства, такими как сетевые модули и WAN интерфейсные карты, с одной станции сетевого управления, обслуживающей несколько устройств, что снижает стоимость эксплуатации.
• Cisco Voice Manager. Средство управления, построенное на базе Java, позволяет сократить затраты на установку и управление мультисервисными решениями.
• Cisco Call Manager. Cisco 3700 поддерживает работу с Cisco Call Manager, используя протокол H.323. Поддержка протокола MGCP будет добавлена в следующих релизах Cisco IOS.

Модельный ряд



• Модельный ряд Cisco 3700 состоит из двух модульных маршрутизаторов - Cisco 3725 и 3745, отличающихся друг от друга производительностью, наличием доступных NM слотов и возможностями восстановления после сбоев. Помимо двух фиксированных FastEthernet интерфейсов, каждая модель содержит три слота для WAN интерфейсных модулей (WIC), два (3725) или четыре (3745) слота для сетевых модулей (NM) и два внутренних слота для установки сервисных модулей (AIM), предоставляющих дополнительные сервисы по передаче и обработке данных и голоса. Вместо сетевых модулей возможна установка одного (3125) или одного/двух (3745) HDSM модулей соответственно.

Характеристики Cisco 3700

Тип управляющего ПО



• Cisco IOS Software (minimum Cisco IOS release - 12.2(8) T)

Фиксированные интерфейсы

LAN интерфейсы



• 2 порта 10/100 BaseTX

WAN интерфейсы



• Дополнительный асинхронный интерфейс AUX EIA/TIA 232 - до 115.2 кбит/c

Другие



• Консольный порт

Количество слотов



• Cisco 3725 - 3 для WIC, 2 для NM или 1 HDSM, 2 для AIM
• Cisco 3745 - 3 для WIC, 4 для NM или 2 HDSM, 2 для AIM

Сравнение производительности



	Cisco 3725	Cisco 3660	Cisco 3745	Cisco 7200 с NPE-225/NPE-400
Fast switching, kpps	100	110	225	225-400
Process switching, kpps	7	10	18	13-20

Модульные интерфейсы

WIC модули





• Высокоскоростные синхронные интерфейсы, до 2 Мбит/c (1 портовая карточка) и до 8 Мбит/c (2-х портовая карточка)
• Низкоскоростные синхронно/асинхронные интерфейсы до 128 кбит/c в синхронном режиме и до 115.2 кбит/c в асинхронном, 2 порта
• ISDN BRI S/T для коммутируемых/выделенных линий, 1 порт
• ISDN BRI U с интегрированным оконечным устройством NT1, для коммутируемых/выделенных линий, 1 порт
• 4-х проводный 56/64 кбит/c DSU/CSU, 1 порт
• 1 порт Т1 с DSU/CSU
• Аналоговые модемы с поддержкой V.90, 1 или 2 модема
• Высокоскоростной интерфейс широкополосного асимметричного доступа ADSL
• Высокоскоростной интерфейс широкополосного симметричного доступа G.SHDSL

Multiflex Voice&WAN интерфейсные карты



• 1-но и 2-х портовые интерфейсные карты E1, T1 и G703
• 2-х портовые интерфейсные карты E1 и T1 с поддержкой drop-insert

Сетевые Voice/Fax NM модули



• 1-но и 2-х слотовые модули расширения для голосовых карт
• 1-но слотовый модуль для установки multiflex Voice&WAN интерфейсной карты - до 5 DSP модулей для обработки голоса, до 60 голосовых соединений
• Модуль высокой плотности аналоговых голосовых портов, до 8 FXO, 12 FXS

VIC модули



• 2-х портовые voice FXS
• 2-х портовые voice FXO
• 2-х портовые voice E&M
• 2-х портовые voice BRI (ST/TE и NT/TE)
• 2-х портовые voice DID (Direct-Inward-Dial)
• 2-х портовые voice CAMAtrunk

LAN модули



• 16 портовый модуль коммутации 10/100BaseT с возможностью установки 1 порта 1000BaseT
• 36 портовый 10/100 EtherSwitch HDSM модуль, до 2-х портов 1000BaseT
• Возможность использования Inline Power в модулях 16/32 EtherSWitch

WAN модули



• 4-х и 8-ми портовые синхронно/асинхронные интерфейсы
• 16-ти и 32-х портовые асинхронные интерфейсы
• 8-ми и 16-ти портовые аналоговые модемные модули
• 1-но и 2-х портовый Channelized E1/PRI balanced/unbalanced модуль
• 4-х и 8-ми портовый модуль ISDN BRI с NT1 или S/T интерфейсом
• 2-х слотовый модуль для установки WIC карт

ATM модули



• 1-но портовый ATM E3 модуль
• 4-х и 8-ми портовые модули E1 ATM IMA

Сервисные модули AIM



• Модуль компрессии (до 8 Мбит/c)
• Модуль шифрования VPN IPSec
• Модуль поддержки ATM
• Модуль обработки голоса (30 каналов)
• Комбинированный модуль с поддержкой ATM и обработки голоса

Другие



• 64 портовый модуль мониторинга и управления AIC (Alarm Interface Controller)

Другие характеристики

Стандартное/максимальное количество flash памяти



• 32/128 Mб

Стандартное/максимальное количество DRAM памяти



• 32/256 Mб

Тип процессора



• Cisco 3725 - 240 МГц MIPS RISC processor
• Cisco 3745 - 350 МГц MIPS RISC processor

Габариты



• Cisco 3725-3.5" x 17.25" x 14.7" (2 Rack Units)
• Cisco 3725-3.5" x 17.25" x 14.7" (3 Rack Units)

Электропитание



• Cisco 3725 - источник электропитания 135 Вт AC
• Cisco 3745 - источник электропитания AC или DC, отказоустойчивая конфигурация включает или 230 Вт AC и 230 Вт DC, или 2 AC, или 2 DC

Поддержка Inline Power



• Cisco 3725 - поддерживает только один внутренний источник электропитания -48 В DC мощностью до 360 Вт, подключающийся как карта расширения к источнику электропитания AC; возможно подключение нескольких внешних источников питания
• Cisco 3745 - поддерживает два внутренних источника электропитания -48 В DC в конфигурации: 360 Вт с резервированием, без резервирования; и 720 Вт без резервирования; возможно подключение внешних источников питания



Программное обеспечение в комплекте не поставляется. Вы можете его приобрести отдельно у компании-производителя и установить самостоятельно.
