Коммутаторы серии Cisco Catalyst 2940 предназначены для размещения непосредственно в помещениях с рабочими местами пользователей. Неблокируемая архитектура коммутаторов обеспечивает высочайшую эксплуатационную надежность и производительность, позволяет эффективно решать задачи организации и подключения малых сетей.

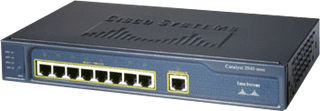

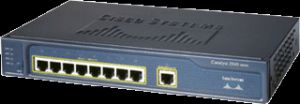

В серию Cisco 2940 входят два коммутатора - Catalyst 2940-8TT и Catalyst 2940-8TF, имеющие по 8 портов 10/100 FastEthernet с автоопределением скорости подключения и дуплекса. Кроме того, на каждом коммутаторе предусмотрено по одному uplink порту: в модели Cisco Catalyst 2940-8TT это гигабитный порт 10/100/1000Base-T под витую пару; в модели Cisco Catalyst 2940-8TF в качестве uplink порта может выступать либо встроенный 100Мб оптический FastEthernet порт, либо 1000Base-X слот с установленным гигабитным SFP-медиа конвертором. В слот 1000Base-X могут быть установлены SFP-медиа конверторы Cisco 1000Base-LX/LH или Cisco 1000Base-SX; и в будущем планируется поддержка Cisco 1000Base-T. Также в ближайшем будущем будет реализован механизм автоопределения типа кабеля Auto-MDIX (media-dependent interface crossed-over) для всех фиксированных портов.
Особенности Catalyst 2940
Коммутаторы Cisco Catalyst 2940 выполнены в металлическом корпусе с пассивным охлаждением и обладают малыми габаритными размерами. С целью устранения дискомфортных шумов в новых коммутаторах не используются вентиляторы. Крепление позволяет размещать коммутаторы на рабочем столе, на стене или под столом, а встроенный блок питания повышает удобство эксплуатации. Для предотвращения кражи коммутатора на корпусе предусмотрены специальные слоты (security lock slot) для подсоединения стандартного Cable lock (приобретается отдельно у сторонних производителей).
Отличительной особенностью коммутаторов новой серии является возможность использования специальной платформы Cable Guard, к которой крепится коммутатор. Такая платформа позволяет усложнить доступ к портам и исключает возможность простого подключения в сеть или отключения кабелей от коммутатора.
Коммутаторы Cisco Catalyst 2940 работают под управлением ПО Cisco IOS®, обладающего функциональностью, близкой к реализованной в моделях коммутаторов Cisco Catalyst 2950-SI, за исключением упрощения нескольких функций - поддерживаются только 128 виртуальные локальные сети (VLAN), номера могут быть в диапазоне с 1 до 4096, и, соответственно, всего 4 STP дерева. В полной мере поддерживаются механизмы сетевой безопасности и обеспечения качества обслуживания (QoS).
Удобная процедура настройки коммутаторов Cisco Express Setup позволяет настраивать основные параметры коммутатора через Web- интерфейс. Более детальная настройка может производиться с помощью консоли или с использованием протоколов удаленного управления (Telnet, SNMP, CMS - Cisco Cluster Management Suite).
Характеристики Catalyst 2940
Простота использования
- Поддерживается широкий набор технологий и механизмов: Autoconfiguration, Autosensing, Autonegotiating, Dynamic Trunking Protocol (DTP), Port Aggregation Protocol (PAgP), Link Aggregation Control Protocol (LACP), DHCP Relay, Auto-MDIX (media-dependent interface crossed-over) (в будущем), Express Setup
Производительность
- Максимальная пропускная способность - 3,6 Гб/c
- Неблокируемая коммутация на скорости 2,7 миллионов пакетов/с (размер пакетов 64 байта)
Контроль за полосой пропускания
- На каждом порту осуществляется контроль распространения широковещательных, групповых и обычных пакетов
- Поддерживаются технологии и протоколы: Per VLAN Spanning Tree Plus (PVST+), VLAN Trunking Protocol (VTP) pruning, Internet Group Management Protocol (IGMP) Snooping, IGMP immediate-leave processing, Multicast VLAN Registration (MVR)
Надежность
- Время наработки на отказ (MTBF) для модели 2940-8TF составляет 636000 часов (~ 73 лет), а для 2940-8TT - 771000 часов (~ 88 лет)
Обеспечение QoS
- Поддерживается 802.1p Class of Service (CoS)
- Проверка установленных значений CoS входящего трафика
- 4 исходящих очереди на каждом порту (Weighted Round Robin или Strict Priority)
Обеспечение Security
- Коммутатор поддерживает 802.1x - динамический, порт-ориентированный протокол для аутентификации пользователей в централизованной базе (TACACS+/RADIUS)
- Функциональность Private VLAN Edge позволяет предотвратить распространение трафика внутри VLAN между клиентскими подключениями
- Функция Port Security позволяет ограничить количество разрешенных MAC-адресов на портах
- Для подключения системы обнаружения вторжений IDS поддерживается функция однонаправленного SPAN порта
Физические характеристики
- Размер: 4 x 27 x 16 см
- Вес: 1,36 кг
- Энергопотребление: 15 Вт
