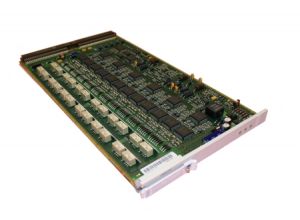

TN793 (103557468) – это двухкодированная 24-портовая печатная плата аналоговой линии, которая выполняет все функции TN746 - 16-портовой печатной платы аналоговой линии. Каждый порт поддерживает 1 речевой терминал, такой как терминал 500 (с дисковым набором номера) или терминал 2500 (с набором номера с использованием DTFM (двухтональной многочастотной сигнализации).
Каждый порт может поддерживать:
Аналоговый телефон, например 2500 (набор DTMF)
Автоответчик
Факс
Порт внешней АТС в состоянии запуска по шлейфу (используется для сообщений системы INTUITY AUDIX)
Плата TN793 обеспечивает:
Тонально-кнопочный либо дисковый набор номера
Повторный вызов 1-й цифры при дисковом наборе
Повторную активацию клавиши заземления
Использование программируемого флэш-таймера
Выбираемые вызывные сигналы
Светодиодные и неоновые индикаторы ожидающего сообщения на предприятии
Идентификацию входящего вызова с ожиданием вызова
Вторичную защиту от воздействий молнии
ОСТОРОЖНО:
Плата TN793 не поддерживает телефонные аппараты (применяемые в основном во Франции), использующие симметричное вызывное напряжение 50 Гц.
Плата TN793 поддерживает проводку на предприятии (в здании). Печатная плата TN793 поддерживает проводку вне предприятия либо с двухтональным многочастотным (DTMF), либо с дисковым набором номера, однако светодиодные индикаторы ожидающего сообщения не поддерживаются вне предприятия.
Печатная плата TN793, совместно с печатной платой TN755B блока питания неоновых ламп, поддерживает телефонные аппараты с неоновыми индикаторами ожидающего сообщения, расположенные на предприятии. Плата TN793 поддерживает три нагрузки вызывных устройств. Только один телефон может иметь светодиодный или неоновый индикатор ожидающего сообщения. Не более двенадцати телефонных аппаратов могут одновременно подавать сигнал вызова. Для достижения такого максимума, система использует четыре порта из набора портов с номерами от одного до восьми, четыре порта из набора с номерами от 9 до 16 и четыре порта из набора портов с номерами от 17 до 24.
Печатная плата TN793 поддерживает компандирование по закону с А-характеристикой, компандирование по закону с мю-характеристикой и администрируемые таймеры. Печатная плата TN793 поддерживает предупреждающие световые индикаторы очереди. Данные индикаторы связаны с функциями прямого входящего вызова к внутреннему абоненту (DDC) и равномерного распределения вызовов (UCD); записанные сообщения связаны с функцией обработки прерываний, и системой пейджинга PagePac для функции громкоговорящей пейджинговой связи (Loudspeaker Paging). Предусмотрена дополнительная поддержка для внешних устройств привлечения внимания. Данные устройства связаны с функцией ответа пользователя на все входящие вызовы к оператору в ночное время (TAAS), неоновыми индикаторами ожидающего сообщения и модемами.
Печатная плата TN793 обеспечивает -48 В пост. тока со снятой трубкой. Вызывное напряжение составляет -90 В пост. тока.
Плата TN793 поддерживает уровни посылки двухтонального многочастотного набора (DTMF), пригодного для голосовой информационной системы Avaya Interactive Response.
Глобальная поддержка печатной платы TN793 идентична печатной плате TN2215. Поэтому плата TN793 обеспечивает выбор специфичной для данной страны передачи.
