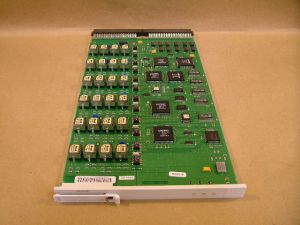

Печатная плата TN556D ISDN-BRI имеет 12 портов, соединенных с терминалами
ISDN-BRI. Каждый порт платы TN556 ISDN-BRI имеет:
● Выводы сигналов TXT (терминал, передача и провод А),
● TXR (терминал, передача и провод В),
● PXT (порт, передача и провод А), и
● PXR (порт, передача и провод В).
Для каналов интерфейса связи коммутатора со вспомогательным оборудованием (ASAI)
могут быть использованы вплоть до восьми портов. Каждый порт работает со скоростью
192 Кб/с и имеет 2 B-канала и 1 D-канал.
Печатная плата TN556D ISDN-BRI может работать с максимальной дальностью до 579
метров от системы до телефона, в случае использования для соединения провода
0,20 мм2/0,51 мм. Плата TN556D использует стандартный протокол ANSI T1.605. К плате
могут быть подключены 24 терминала, причем каждый терминал использует 1 B-канал и
– совместно с другими – D-канал. TN556 также имеет многопунктовую поддержку.
Возможности многопунктовой поддержки зависят от используемого протокола. В
странах без поддержки идентификатора профиля обслуживания (Service Profile
Identifier) существует ограничение на количество телефонов BRI на один порт.
Печатная плата TN556D ISDN-BRI поддерживает компандирование по закону с
А-характеристикой и по закону с мю-характеристикой. Печатная плата TN556D ISDN-BRI
функционирует как соединительная линия при подключении к интерфейсу TE, как
TN2185B в другом коммутаторе. Она может использоваться одновременно для линий
передачи и соединительных линий. Печатные платы TN556D ISDN-BRI обеспечивают
сквозную передачу сигналов, если печатная плата находится в режиме
межкоммутаторной соединительной линии совместно с TN2185B – интерфейс ISDN-BRI
S/T-TE (4-проводной, 8 портов).
