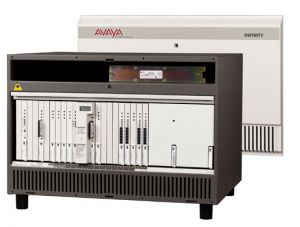

Наиболее распространенная АТСDefinity SI обычно комплектуется в корпусах такого типа. Наращивание емкости АТС Definity SIосуществляется добавлением новых полок. Всего в данной конфигурации может быть до 4 полок. Дополнительные полки АТС Definity SI устанавливаются сверху на базовую процессорную полку (Basic Control Cabinet) и соединяются между собой специальным кабелем TDM/LAN bus. Базовый процессорный ESCC кабинет АТС Definity SI представляет собой полку со свободными слотами, расположенными в ряд. Первые несколько слотов (7 слотов) отведены под управляющие платы: процессор, память, сетевой и пакетный контроллер, тон-генератор. Далее идут 16 слотов, в которые устанавливаются платы расширения: соединительные линии, абонентские линии и пр. С правого края АТС Definity SI расположен блок питания. Каждая дополнительная полка содержит 18 свободных слотов, соответственно, общая емкость 4-х кабинетов составляет 70 слотов. В системах АТС Definity ECS SI предусмотрено дублирование базового процессорного элемента. Для этого одна из полок (обычно вторая) делается дублирующей и работает в режиме stand-by. В ней устанавливаются такие же платы, как в базовой полке. В случае выхода из строя какой-либо управляющей платы в процесорной полке, все управление переходит на дублирующую полку.
| Основные характеристики АТС Definity SI: |
| Максимальное кол-во внутренних портов |
2400 |
| Максимальное кол-во соединительных линий |
400 |
| Гарантированное кол-во соединений в час макс. нагрузки |
40 000 |
| Максимальное кол-во одновременных разговоров |
723 |
| Кол-во свободных плато-мест: |
|
| в основной полке |
16 |
| в дополнительной полке |
18 |
| в дублирующей полке |
28 |
| всего в 4-х полках без дублирования |
70 |
| Габаритные размеры (Высота х Ширина х Глубина), см |
51 х 69 х 56 |
| 4-х полок, см |
200 х 69 х 56 |
| Потребляемая мощность каждого кабинета АТС Definity SI, Вт |
540 |
| Вес одной полки, кг |
59
|
|
